BD008NRD數顯無刷驅動器
- 產品簡介： 數顯BD008NRD無刷電機控制器功能設置豐富，可以實時監控轉速、電流、電壓、溫度等參數，為了更好地增加用戶體驗，對面板設計了操作保護與正轉反轉一鍵切換。采用回轉
- 咨詢熱線：13570023444
-
-
產品詳情
-
聯系我們
■產品特點
◆智能顯示多種參數； ◆輸出功率：30-200W；
◆調速范圍：80-3000RPM； ◆額定轉速波動低至0.05%；
◆轉速精確至1r/min刻度調節設定； ◆豐富的功能設定；
◆面板操作保護設計； ◆正反轉一鍵切換；
◆可控制電機4段速運行； ◆智能監控故障代碼。
■驅動器連接
| 序號 | 端子名 | 信號名 | 說明 |
| 1 | SPD+ | SPD+ |
電機軸每轉1圈輸出脈沖 脈沖個數參照磁極數 |
| 2 | SPD- | SPD- | |
| 3 | ALM- | ALM- |
發生ALM時變為ON 正常運行時OFF |
| 4 | ALM+ | ALM+ | |
| 5 | PWM | PWM | PWM頻率調速輸入 |
| 6 | COM1 | COM1 | 控制電源0V |
| 7 | X3 | M1 | 多段速設定 |
| 8 | X2 | M0 | 多段速設定 |
| 9 | X1 | REV | 電機REV方向旋轉 |
| 10 | X0 | FWD | 電機FWD方向旋轉 |
| 11 | COM0 | COM0 | 控制電源+5V |
■安裝尺寸
■面板簡介

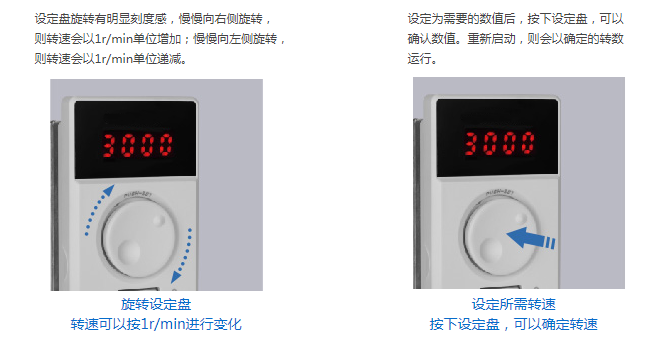

■速度設定
■啟動選擇
■調速方式
■功能設定
■信號診斷
