BLD075A無刷電機驅動器
- ■ 產品特點 ◆ 可應用于上位機（PLC或單片機）、PWM、頻率和模擬量調速； ◆ 可采用手動調速方式（內置電位器、外接電位器）； ◆ 啟動停止控制； ◆ 過載保護設定：P-C可設定不同
- 咨詢熱線：13570023444
-
-
產品詳情
-
聯系我們
■產品特點
◆可應用于上位機（PLC或單片機）、PWM、頻率和模擬量調速；
◆可采用手動調速方式（內置電位器、外接電位器）；
◆啟動停止控制；
◆過載保護設定：P-C可設定不同功率的電機保護參數；
◆高速力矩輸出平穩，轉速穩定；
◆過流、過壓、欠壓、堵轉、霍爾信號非法、溫度保護；
◆速度信號輸出；
◆異常報警信號輸出；
◆欠電壓（≤18V）、過熱（＞95℃）自動保護；
◆具有剎車制動功能。
■規格參數
| 參數 | 最小值 | 額定值 | 最大值 |
| 輸入電壓（V） | 20 | 36 | 60 |
| 輸出電流（A） | 5 | 75 | 100 |
| 霍爾信號電壓（VDC） | - | 5 | - |
| 霍爾驅動電流（mA） | 10 | 20 | 50 |
| 外接電位器（Ω） | - | 10K | - |
| 輸入模擬量電壓（VDC） | - | 5 | - |
| 轉速控制（RPM） | 150 | 3000 | 50000 |
■安裝尺寸
■驅動器連接
| 端子編號 | 信號種類 | 信號說明 |
| SPEED | 輸出信號 | 速度信號輸出端口，與電機運轉轉速對應，輸出相對應的脈沖頻率 |
| ALARM | 報警信號輸出端口，正常為5V，出現故障時電平為0V | |
| SV | 控制信號 | 外接調速輸入端口，外部電位器調速時中間引出線連接此處，兩側分別接VCC與COM端口 |
| COM | 公共端口（低電平） | |
| F/R | 電機轉動方向控制端口，F/R端口與COM端斷開電機為順時針轉動，短接閉合為逆時針轉動 | |
| EN | 停止信號控制端，EN端口與COM端口斷開為電機緩慢停止，短接閉合為正常運行 | |
| BRK | 電機快速剎車信號端口，BRK端與COM端斷開電機為快速剎車，短接閉合為正常運行 | |
| 5V | 霍爾信號 | 直流無刷電機霍爾電源+ |
| HU | 直流無刷電機霍爾信號HU | |
| HV | 直流無刷電機霍爾信號HV | |
| HW | 直流無刷電機霍爾信號HW | |
| GND | 直流無刷電機霍爾電源- | |
| U | 電機連接 | 直流無刷電機U相 |
| V | 直流無刷電機V相 | |
| W | 直流無刷電機W相 | |
| DC+ | 電源連接 | 直流電源輸入端正極（電壓范圍DC18V～DC60V） |
| DC- | 直流電源輸入端負極 |
■設定運行

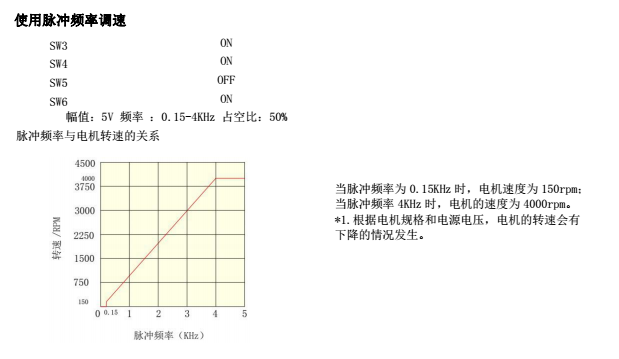

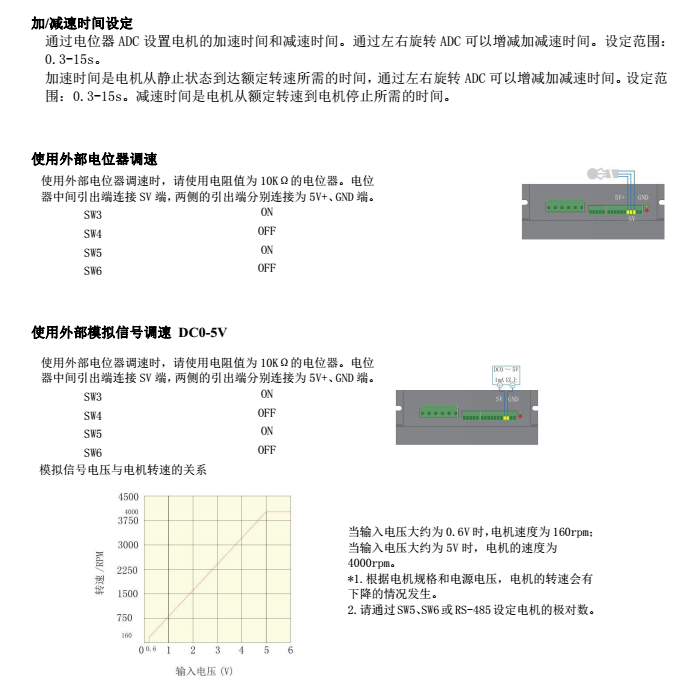

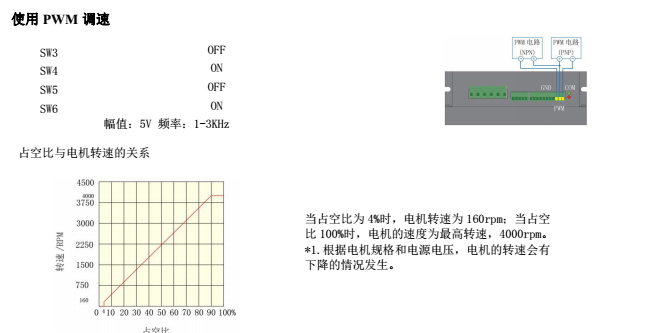

■調速方法
